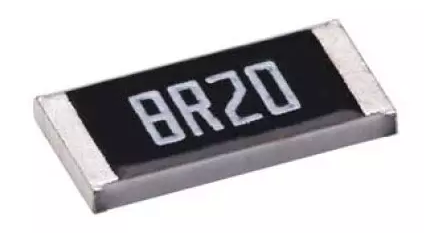

0402 / 0603 / 0805 / 1206
薄膜貼片電阻器 - ARG 系列文件下載

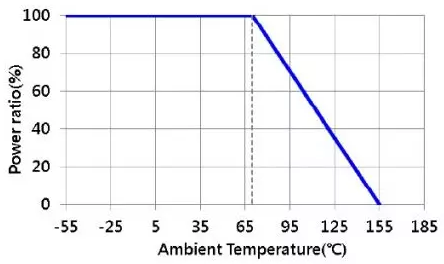

降額曲線
薄膜鎳鉻電阻，尺寸從0402-1206，0.1%，低TCR 25-50ppm，1ohm-3Mohm范圍寬，通用精密電阻，成本低，性能好。廣泛應用于各種電子設備。
特征
先進的薄膜技術。
專為自動插入而設計的 SMD 型。
寬阻范圍1ohm~2.49Mega ohm。
應用
醫療器材
測試/測量設備
打印機設備
自動設備控制器
轉換器
通訊設備、手機、GPS、PDA

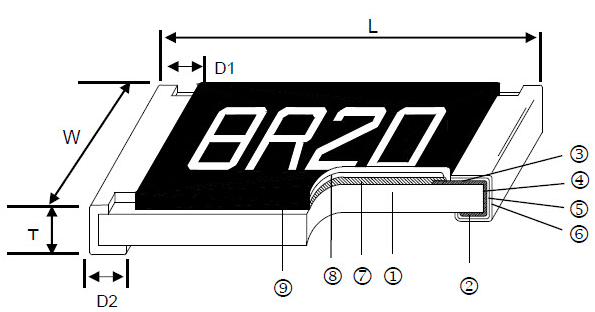

建造

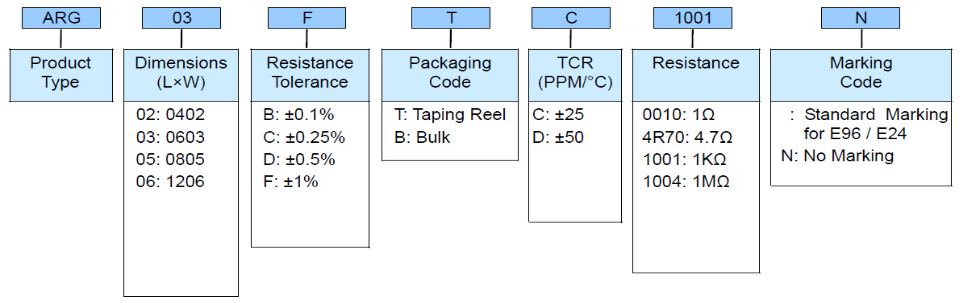

零件編號
標準電氣規格
| 類型 | 70°C 時的額定功率 | 工作溫度 范圍 | 最大限度。工作電壓 | 最大限度。過載電壓 | 電阻范圍 | TCR (PPM/°C) | |||
|---|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| ARG02 (0402) | 1/16W | -55 ~ +155°C | 50V | 100V | 4.7Ω - 255KΩ | ±25 ±50 | |||
| ARG03 (0603) | 1/10W | -55 ~ +155°C | 75V | 150V | 1Ω - 1MΩ | ±25 ±50 | |||
| ARG05 (0805) | 1/8W | -55 ~ +155°C | 150V | 300V | 1Ω - 2MΩ | ±25 ±50 | |||
| ARG06 (1206) | 1 / 4W | -55 ~ +155°C | 200V | 400V | 1Ω - 2.49MΩ | ±25 ±50 | |||
工作電壓=√(P*R) 或 Max. 上面列出的工作電壓，以較低者為準。
過載電壓=2.5*√(P*R) 或 Max. 上面列出的過載電壓，以較低者為準。
? Viking 能夠根據客戶的要求制造可選規格。
（低電阻：1~10Ω；高額定功率）
