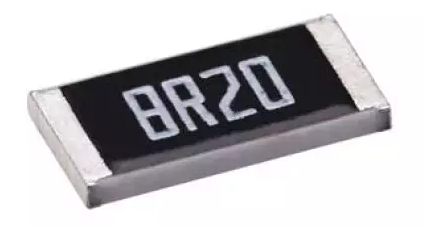

光頡viking精密貼片電阻器（AR系列）

0201 / 0402 / 0603 / 1206 / 1210 / 2010 / 2512 / 0805

薄膜精密貼片電阻器 - AR 系列文件下載

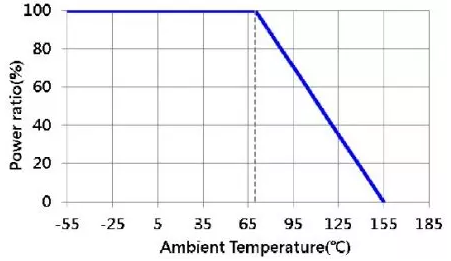

降額曲線

薄膜 NiCr 精密電阻器，尺寸從 0201 到 2512，緊公差 0.01% , 0.1% 低 TCR 1ppm-50 ppm，關鍵產品設計的電阻范圍為 1-3Mohm。大功率、高可靠、高穩定性、高精度電阻。薄膜貼片電阻器是各種電子產品大部分領域的完美選擇。用于大功率、超高功率、抗腐蝕、抗硫、汽車、AEC-Q200 合格可用性的先進薄膜技術。

特征

先進的薄膜技術
非常嚴格的公差低至 ±0.01%
極低的 TCR，低至 ±2PPM/°C。
電阻范圍寬1ohm~3Mega ohm。
提供微型尺寸 0201

應用

醫療器材
測試/測量設備
打印機設備
自動設備控制器
轉換器
通訊設備、手機、GPS、PDA

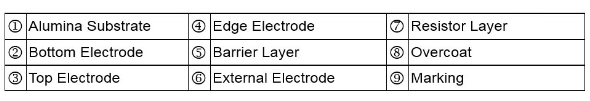

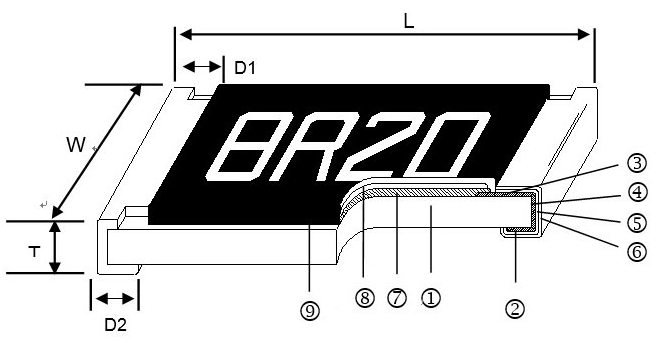

建造

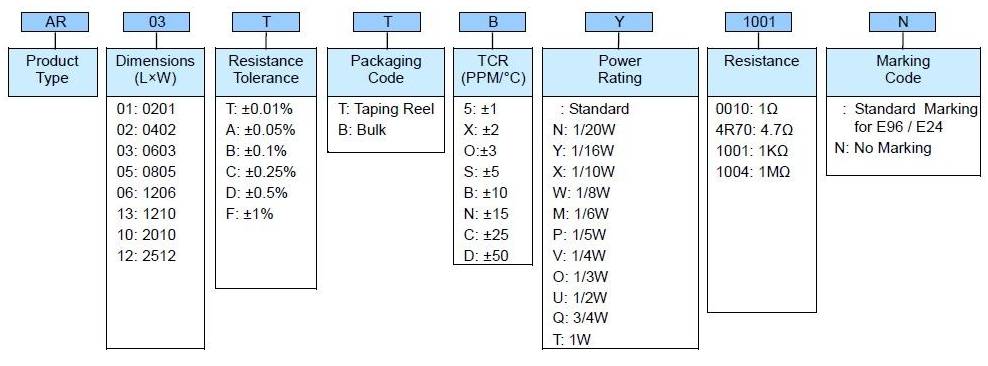

零件編號

標準電氣規格

類型	70°C 時的額定功率	工作溫度范圍	最大限度。工作電壓	最大限度。過載電壓	電阻范圍					TCR (PPM/°C)
類型	70°C 時的額定功率	工作溫度范圍	最大限度。工作電壓	最大限度。過載電壓	±0.05%	±0.1%	±0.25%	±0.5%	±1%	TCR (PPM/°C)
AR01 (0201)	1/32W	-55 ~ +155°C	15V	30V	－	22Ω - 75KΩ				±25 ±50
AR02 (0402)	1/16W	-55 ~ +155°C	50V	100V	49.9Ω - 12KΩ	4Ω – 511KΩ				±25 ±50
AR03 (0603)	1/16W	-55 ~ +155°C	50V	100V	4.7Ω -332KΩ	1Ω - 1MΩ				±25 ±50
AR05 (0805)	1/10W	-55 ~ +155°C	100V	200V	4.7Ω -1MΩ	1Ω - 2MΩ				±25 ±50
AR06 (1206)	1/8W	-55 ~ +155°C	150V	300V	4.7Ω - 1MΩ	1Ω - 2.5MΩ				±25 ±50
AR13 (1210)	1/4W	-55 ~ +155°C	150V	300V	4.7Ω - 1MΩ	1Ω - 2.5MΩ				±25 ±50
AR10 (2010)	1/4W	-55 ~ +155°C	150V	300V	4.7Ω - 1MΩ	1Ω - 3MΩ				±25 ±50
AR12 (2512)	1/2W	-55 ~ +155°C	150V	300V	4.7Ω - 1MΩ	1Ω - 3MΩ				±25 ±50

? 下電阻：1~10Ω

特殊電氣規格

類型	70°C 時的額定功率	工作溫度范圍	最大限度。工作電壓	最大限度。過載電壓	電阻范圍						TCR (PPM/°Ch
類型	70°C 時的額定功率	工作溫度范圍	最大限度。工作電壓	最大限度。過載電壓	±0.01%	0.05%	±0.1%	±0.25%	±0.5%	±1%	TCR (PPM/°Ch
AR02 (0402)	1/16W	-55 ~ +155°C	50V	100V	49.9Ω - 4.99KΩ			－			±1 ±2 ±3
					49.9Ω - 20KΩ						±5
					49.9Ω - 20KΩ		49.9Ω - 100KΩ				±10 ±15
AR03 (0603)	1/16W	-55 ~ +155°C	50V	100V	24.9Ω - 15KΩ			－			±1 ±2 ±3
					24.9Ω - 60KΩ						±5
					24.9Ω - 100KΩ	4.7Ω- 332KΩ	4.7Ω - 511KΩ				±10 ±15
AR05 (0805)	1/10W	-55 ~ +155°C	100V	200V	24.9Ω - 30KΩ			－			±1 ±2 ±3
					24.9Ω - 150KΩ						±5
					24.9Ω - 200KΩ	4.7Ω – 1MΩ					±10 ±15
AR06 (1206)	1/8W	-55 ~ +155°C	150V	300V	24.9Ω - 49.9KΩ			－			±1 ±2 ±3
					24.9Ω - 300KΩ						±5
					24.9Ω - 499KΩ	4.7Ω – 1.5MΩ					±10 ±15
AR13 (1210)	1/ 4W	-55 ~ +155°C	150V	300V	24.9Ω - 49.9KΩ			－			±1 ±2 ±3
					24.9Ω - 300KΩ						±5
					24.9Ω - 499KΩ	4.7Ω - 1MΩ					±10 ±15
AR10 (2010)	1/4W	-55 ~ +155°C	150V	300V	24.9Ω - 100KΩ			－			±1 ±2 ±3
					24.9Ω - 300KΩ						±5
					24.9Ω - 499KΩ	4.7Ω - 1MΩ					±10 ±15
AR12 (2512)	1/2W	-55 ~ +155°C	150V	300V	24.9Ω - 100KΩ			－			±1 ±2 ±3
					24.9Ω - 300KΩ						±5
					24.9Ω - 499KΩ	4.7Ω - 1MΩ					±10 ±15

高額定功率電氣規格

物品	70℃時的額定功率	工作溫度范圍	最大限度。工作電壓	最大限度。過載電壓	電阻范圍						TCR (PPM/℃)
類型					±0.01%	±0.05%	±0.1%	±0.25%	±0.5%	±1%
AR01 (0201)	1/20W	-55 ~ +155℃	25V	50V	-		22Ω - 75KΩ				±25 ±50
AR02 (0402)	1/10W	-55 ~ +155℃	50V	100V	49.9Ω - 4.99KΩ			-			±1 ±2 ±3
					49.9Ω - 20KΩ						±5
					49.9Ω - 12KΩ		49.9Ω - 100KΩ				±10 ±15
					-	49.9Ω - 12KΩ	4.7Ω~255KΩ				±25 ±50
AR03 (0603)	1/10W	-55 ~ +155℃	75V	150V	24.9Ω - 15KΩ			－			±1 ±2 ±3
					24.9Ω - 60KΩ						±5
					24.9Ω - 100KΩ	4.7Ω - 332KΩ	4.7Ω - 511KΩ				±10 ±15
							1Ω -1MΩ				±25 ±50
	1/6W	-55 ~ +155℃	100V	150V	－	10Ω - 332KΩ					±25 ±50
AR05 (0805)	1/8W	-55 ~ +155℃	150V	300V	24.9Ω - 30KΩ			－			±1 ±2 ±3
					24.9Ω - 150KΩ						±5
					24.9Ω - 200KΩ	4.7Ω -511KΩ	4.7Ω -1MΩ				±10 ±15
							1Ω - 1MΩ				±25 ±50
	1/4W	-55 ~ +155℃	150V	300V	－	10Ω - 499KΩ					±25 ±50
AR06 (1206)	1/4W	-55 ~ +155℃	200V	400V	24.9Ω - 49.9KΩ			－			±1 ±2 ±3
					24.9Ω - 300KΩ						±5
					24.9Ω - 499KΩ	4.7Ω - 1MΩ					±10 ±15
						1Ω - 1MΩ					±25 ±50
	1/3W	-55 ~ +155℃	200V	400V	－	10Ω~1MΩ					±25 ±50
AR13 (1210)	1/ 3W	-55 ~ +155℃	200V	400V	24.9Ω – 49.9KΩ			－			±1 ±2 ±3
					24.9Ω – 300KΩ						±5
					24.9Ω - 499KΩ	4.7Ω - 1MΩ					±10 ±15
						1Ω - 1MΩ					±25 ±50
AR10(2010)	1/3W	-55 ~ +155℃	200V	400V	24.9Ω - 49.9KΩ			－			±1 ±2 ±3
					24.9Ω - 300KΩ						±5
					24.9Ω - 499KΩ	4.7Ω - 1MΩ					±10 ±15
						1Ω - 1MΩ					±25 ±50
	1/2W	-55 ~ +155℃	200V	400V	24.9Ω - 2KΩ	4.7Ω – 1MΩ		1Ω – 1MΩ			±10 ±15 ±25 ±50
AR12(2512)	3/4W	-55 ~ +155℃	200V	400V	24.9Ω - 2KΩ	4.7Ω – 2KΩ		1Ω – 2KΩ			±10 ±15 ±25 ±50
	1W	-55 ~ +155℃	200V	400V	24.9Ω - 2KΩ	4.7Ω – 1MΩ		1Ω – 1MΩ			±10 ±15 ±25 ±50

工作電壓=√(P*R) 或 Max. 上面列出的工作電壓，以較低者為準。
過載電壓=2.5*√(P*R) 或 Max. 上面列出的過載電壓，以較低者為準。
? Viking 能夠根據客戶的要求制造可選規格。
（低電阻：1~10Ω；高額定功率）
