0402 / 0603 /0805 /1206
高頻（高達 40GHz）薄膜精密片式電阻器（ARF 系列）文件下載

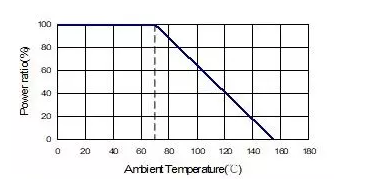

環境溫度
ARF 系列貼片電阻器采用低內抗設計。應用于電阻器的薄膜技術適用于降低寄生電感和電容。
低內抗允許這些器件在高頻下保持非常好的電阻行為。
特征
小標準尺寸 0402 外殼尺寸
高純氧化鋁基板
歐姆范圍（10Ω~1KΩ）
小內抗（<10mΩ）
電阻容差為 ± 0.1%
低 TCR（低至 ± 25ppm/°C）
低電壓系數 <0.1 ppm/V
應用
低噪聲放大器
衰減
線路終端

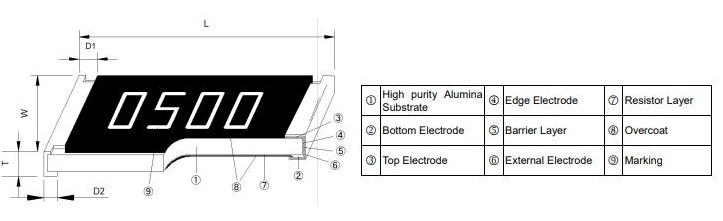

建造

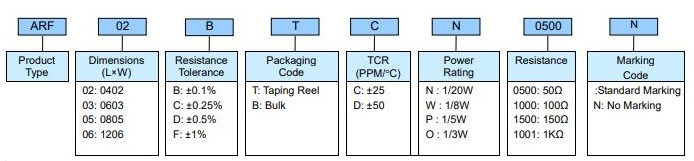

零件編號
標準電氣規格
| 項目 類型 | 70°C 時的額定功率 | 工作溫度 范圍 | 最大限度。工作電壓 | 最大限度。過載電壓 | 電阻范圍 | TCR (PPM/°C) | |||
|---|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| ARF02 (0402) | 1/20W | -55 ~ +155°C | 30V | 60V | 10Ω ~ 1KΩ | ±25 ±50 | |||
| ARF03 (0603) | 1/8W | -55 ~ +155°C | 50V | 100V | 10Ω ~ 1KΩ | ±25 ±50 | |||
| ARF05 (0805) | 1/5W | -55 ~ +155°C | 50V | 100V | 10Ω ~ 1KΩ | ±25 ±50 | |||
| ARF06 (1206) | 1/3W | -55 ~ +155°C | 75V | 150V | 10Ω ~ 1KΩ | ±25 ±50 | |||
