共模電感和差模電感之間的差異

什么是電感

電感是閉合電路的一個屬性，這意味著當通過閉合電路的電流發生變化時，出現一個電動勢來抵抗電流的變化。這種類型的電感被稱為自感，是閉合電路本身的一種特性。假設一個閉合電路中的電流發生變化，另一個閉合回路中的感應產生電動勢，這種電感稱為互感。

電感在方程中表示為u＝Ldi/Dt；

其中，u是電動勢，L是電感，i是電流，t是時間。

電感對交流電有阻斷作用。當交流電的頻率恒定時，電感越大，對交流電的電阻就越大。電感越小，電阻就越小。此外，在一定的電感量下，交流電的頻率越高，電感對交流電的電阻就越大。頻率越低，電感對交流電的電阻就越小。也就是說，電感具有防止AC電力通過并允許DC電力通過的特性。

理想的電感器是一種純電感器，它沒有允許交流功率通過的電容，沒有允許直流功率通過的電阻，并且沒有損耗。因此，無論其電感如何，它都可以完全阻止交流電通過。

但是沒有這樣的電感。正是因為如此，電感才得以應用。我們可以在整流電路中使用電感器，因為為了獲得強大的直流電源，我們必須使用整流電路將交流電轉換為我們需要的直流電。而且因為整流后的直流電不是純直流電，它含有大量的交流分量，這是我們不想要的。因此，我們可以在整流電路中串聯電感。整流后的直流電流通過電感后，交流分量大大減少。直流分量可以通過電感器的電阻傳輸到負責的分量。

由此可以看出，交流電流通過電感后，振幅減小，振幅減小的部分沒有去任何地方，而是停止，沒有任何變化。

由于成本原因，電感器不能制造得很大，因此它們阻擋交流電源的能力也受到限制。電感器輸出的直流電仍然有一些交流分量，這是我們不想要的。對于這部分交流分量，我們可以在電感的輸出電路上連接一個更大的電容器，利用電容器的特性隔離直流并通過交流，我們可以過濾掉不需要的通信分量。

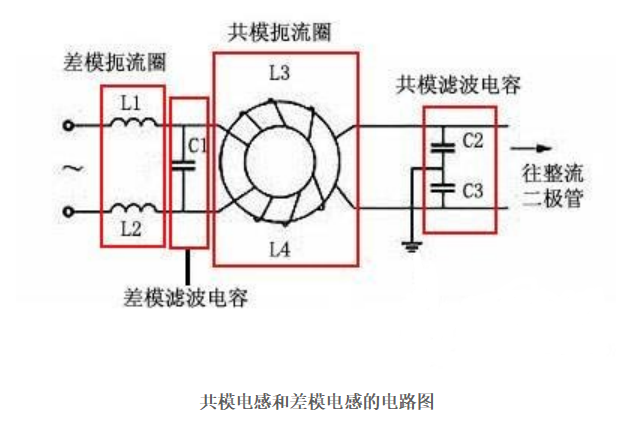

共模電感和差模電感之間的差異

1.干擾電磁場在線路之間產生差模電流，對負載造成干擾，稱為差模干擾；干擾電磁場在線路和地面之間產生共模電流，在負載上產生差模電壓并引起干擾，即共模接地回路干擾。

2.用于抑制共模干擾的濾波電感稱為共模電感；用于抑制差模干擾的濾波電感稱為差模電感。

3.共模電感為雙線雙向；差模電感是單向的。

4.共模電感器是繞在同一鐵芯上的兩組線圈，線圈數相等，線徑相等，繞組方向相反；差模電感器是纏繞在鐵芯上的線圈。

5.共模是指兩個繞組連接到中性線和火線上，兩個繞組同時進出，濾除共模信號；差模是一種濾波電感，其繞組分別連接到中性線和火線，只能濾除差模干擾。

6.共模信號：零線上和火線上的兩個相同信號耦合形成電路；差模信號：與有用信號是同一電路

7.共模電感器的特點是，由于同一鐵芯上兩組線圈的繞組方向相反，鐵芯不怕飽和。市場上最常用的磁芯材料是高導電性鐵氧體材料。

差模電感的特點是它在大電流情況下的應用。由于線圈纏繞在鐵芯上，當流入線圈的電流增加時，線圈中的鐵芯將飽和。因此，市場上最常用的鐵芯材料是金屬粉末鐵芯材料。特別是鐵粉芯材（由于價格低廉）。
